Cartel acrílico con iluminación LED RGB

Hola amigos tiempo sin hacer una nueva entrada pero estamos aquí una vez más.

Hemos realizado un pequeño tutorial de como hacer tu propio cartel acrílico con iluminación LED en este caso se utilizo un LED RGB de una manera muy fácil puedes personalizarlo y hasta hacer un regalo genial para alguien ahora que se acerca navidad.

Pero no les cuento mas y que lo disfruten.

Video:

Recilar tecnología

Hoy en día es muy comun oír el termino reciclaje en todo...
y por que no reciclar nosotros, no recolectando papel ni buscando botellas de plástico
sino haciendo accesorios con dispositivos electrónicos que ya no usemos.

Llavero EPROM AMD

Am27C512

512 Kilobit (64 K x 8-Bit) CMOS EPROM

solo necesitas un circuito integrado antiguo que lo puedes sacar de aquella radio, computadora, television, nintendo, VHS, etc. que ya no utilices lo perforas con un taladro o si es muy antiguo como en mi caso compre un socalo para este tipo de circuitos integrados le cortas las patitas para que no se enrede en algun lugar le colocas el llavero que suelen vender en bazares o si tienes algún llavero al que se lo puedas sacar (obviamente que el llavero ya este fuera de uso) y listo puedes presumir tu llaver GEEK.

y próximamente me haré un dije con una memoria flash muy parecida jejeje

Lapicero hecho con disquets

encontre entre mi estudio una caja llena de ellos y estaba a punto de botarlos a la basura hasta que recorde haber visto algo parecido en internet

HOOP luces para bicicleta

http://www.facebook.com/HoopEcuador

Luces para bicicleta

Bueno ya hice una entrada sobre esto pero esta vez quiero mostrarles un poco sobre los dibujos que he podido hacer con un poco de conocimiento en Java y sabiendo usar el Google cree un programita que me ayuda a generar el codigo para los dibujos.

Me parece que si se nota pues he hecho los dibujos de los fantasmas de Pacman y el honguito de Mario Bros aun no los pruebo pero apenas lo haga subire imagenes por el momento dejo unas anteriores

y les dejo el link de mi fan page del facebook por si quieren ver mas imágenes y como avanzo con el tema
y el vídeo para los que aun no lo ven.

LINK:Luces HOOP

Hagamos un ROBOT

Talvez debería poner un vídeo mio pero estoy muy ocupado con mis tareas sin embargo eso no impide que quiera compartir algo con ustedes así que miren el siguiente vídeo.

El microcontrolador con el que trabajan pues yo no lo he usado pero podríamos usar un microcontrolador que encontremos en el mercado y sepamos usarlo como el PIC de la Microchip

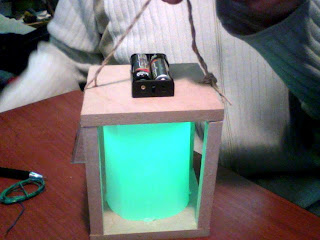

¿Cómo hacer una lampara?

Materiales:

-2 Tablas de 10cm x 10cm
-Papel calca o papel ingeniero (el papel que es medio transparente) de 30cm x 10cm
-LED (diodo emisor de luz que lo puedes conseguir en cualquier electrónica)
-4 Palitos de madera de 10cm de largo
-Porta pilas
-Taladro con broca de 5mm
-Cuerda

-Trazar una cruz en una de las tablas que sera la de la parte superior

-Hacer 3 perforaciones con nuestro taladro una en el medio de la tabla y dos a los costados

-Formar un circulo con el pedazo de papel que quepa dentro de nuestra tabla y pegamos los palitos de papel en las esquinas de la tabla inferior

-Colocamos un led en el hueco que quedo en el centro de la tapa superior, un led es un diodo emisor de luz que tiene una pata mas larga que la otra la pata mas larga es conocida como anodo y a este conectaremos el terminal positivo de nuestro porta pilas (rojo), y la pata mas pequeña es conocida como catodo y a esta conectaremos en terminal negativo de nuestro porta pilas (negro)

-Finalmente pegamos la parte superior a los palitos de madera y en los dos agujeros laterales colocamos la cuerda para poder llevar nuestra lampara a donde queramos.

¿Cómo hacer un muñeco?

Materiales:
-Tabla de madera de 10cm x 15cm
-Tabla de madera de 5cm x 10cm
-2 LED´s (luces que puedes encontrar en cualquier electrónica del color que gustes)
-Porta pilas
-Sierra
-Taladro con una broca de 5mm

Después de haber dibujado el muñeco en la tabla de 10cm x 15cm procedemos a cortarla con la sierra(si eres pequeño pide ayuda) hacemos dos agujeros donde deberían estar los ojos con el taladro y la broca de 5mm

Colocamos los led´s en los dos orificios para lo cual necesitamos saber como es un led

En mi caso he escogido el color verde ya que trabaja muy bien con 3 voltios que es lo que tendremos en nuestro porta pilas, y vamos a hacer una conexión en paralelo para los ojos de nuestro muñeco, que significa esto que vamos a unir la pata mas larga del primero con la mas larga del segundo estas patas son conocidas como ánodos y es a estas patitas que debemos conectar el terminal positivo de nuestro porta pilas (rojo), de la misma forma vamos a conectar las patas mas cortas de los led´s que son conocidas como cátodos y deben conectarse al terminal negativo del porta pilas (negro).
La tabla mas pequeña sera usada como base para el muñeco en esta pegaremos una canica para que la pierna del muñeco que esta en el aire se pueda apoyar y finalmente lo puedes pintar como gustes (yo no lo pinte)
